Graphes probabilistes (Matrices de transition)


Calculs

On peut effectuer les calculs matriciels suivants :
1) Le produit P0 M du vecteur ligne P0 par la matrice carrée M. On obtient alors le vecteur P1 = P0 M
2) L'élévation de la matrice M à une puissance n. On obtient Mn
3) On peut combiner ces deux types de calculs pour obtenir P0 Mn = Pn

Remarque : Le vecteur P0 et la matrice M doivent avoir même dimension n pour pouvoir se correspondre. M aura n lignes et n colonnes. Dans l'exemple on a n=3 mais d'autres exemples et d'autres dimensions sont évidemment possibles.

Matrice de probabilité
Compléter ou modifier Pi, M et k.
Vecteur Pi :
Matrice M :
Itérations k :
Vecteur P i+k :


Exemples

Maladie

Dans l'exemple, on considère qu'une personne est dans l'un des trois états : A elle est immunisée, B elle est malade, C elle n'est ni malade ni immunisée.
Chaîne de Markov
On admet que d'un mois au suivant, son état peut changer selon les règles ci-dessous.

(1ère ligne de la matrice)
A vers A : elle est immunisée et reste immunisée avec la probabilité 0,9.
A vers C : elle est immunisée et passe à l'état C avec la probabilité 0,1.
(2ème ligne de la matrice)
B vers A : elle cesse d'être malade et est immunisée avec la probabilité 0,8.
B vers B : elle reste malade avec la probabilité 0,2
(3ème ligne de la matrice)
C vers B : elle n'était ni malade ni immunisée et devient malade avec une probabilité 0,5
C vers C : elle reste dans l'état C avec la probabilité 0,5.

P0 = (0,8; 0,05; 0,15) sigifie qu'i y a à cet instant 80 % d'immunisés, 5 % de personnes malades et 15 % de personnes non immunisées et non malades.

En calculant P1, P2, ... on peut suivre l'évolution de la maladie dans la population mois après mois.

Pièce de monnaie

Énoncé

Quelle est la probabilité, en 100 lancers d'une pièce de monnaie bien équilibrée, d'obtenir au moins une fois six résultats consécutifs identiques (ou plus) ?

Graphe et matrice de transition

Chaîne de Markov

Le graphe a six principaux sommets 1, 2, ..., 6. On peut, pour simplifier, ne pas considérer le sommet 0 car dès le premier lancer, il ne sera plus jamais utilisé.
Lorsqu'on est dans l'état k < 6 on passe à l'état k+1 avec la probabilité 1/2 si le résultat est identique au précédent, mais on revient à l'état 1 avec la même probabilité 1/2 lorsque le résultat est différent.
Une fois dans l'état 6 on reste dans cet état quelque soit le résultat suivant : 'on a obtenu au moins une fois six coups successifs identiques'.

La matrice de transition A et le vecteur P_1 (et non P_0) sont
A = 0.5 0.5 0   0   0   0
    0.5 0   0.5 0   0   0
    0.5 0   0   0.5 0   0
    0.5 0   0   0   0.5 0
    0.5 0   0   0   0   0.5
    0   0   0   0   0   1
P_1 = (1  0  0  0  0  0)

P_100 = P_1 * A99
La solution est donnée par le calcul de P_100 = P_1 * A^99.

La probabilité cherchée est un peu supérieure à 0,80 = 80 %


Pour un nombre k différent depièces identiques consécutives et écrire la matrice correspondante, modifier la valeur ci-après et cliquer.

Variante : k PILES successifs en N lancers

Problème :Déterminer la probabilité d'obtenir au moins k "PILES" consécutifs en lançant N fois une pièce de monnaie.

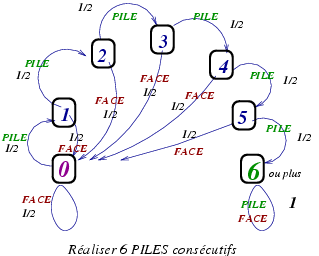

Chaîne de Markov


Les k+1 sommets du graphe correspondent à 0, 1, 2, ..., k PILES ou plus et la matrice M de transition est d'ordre k+1, le vecteur P0=[1, 0, 0...] donne l'état à l'instant 0 et Pk= P0 × Mk à l'instant k.

N =    k =    [Voir la matrice]




Les probabilités P(N, k) se trouvent dans le tableau ci-dessous. N se lit sur la ligne supérieure du tableau et k dans la colonne de gauche. Les fractions sont réduites, elles sont les valeurs exactes des probabilités.

P(N, k) 01234567891011121314151617181920
0:111111111111111111111
1:01/23/47/815/1631/3263/64127/128255/256511/5121023/10242047/20484095/40968191/819216383/1638432767/3276865535/65536131071/131072262143/262144524287/5242881048575/1048576
2:001/43/81/219/3243/6447/64201/256423/51255/641815/20483719/40963791/409615397/1638431171/327687869/8192126891/131072255379/262144256671/2621441030865/1048576
3:0001/83/161/45/1647/128107/256119/25665/1281121/20482391/409679/1281327/204822159/3276846023/6553647591/6553649033/65536402873/524288825259/1048576
4:00001/163/321/85/323/16111/512251/1024279/1024153/51283/2565713/1638412199/32768809/20486831/163847177/16384240335/524288501239/1048576
5:000001/323/641/165/643/327/64255/2048571/4096631/4096345/2048187/1024805/409627553/13107258631/2621443881/1638432751/131072
6:0000001/643/1281/325/1283/647/1281/16575/81921275/163841399/16384761/8192411/40961765/163841885/16384128257/1048576
7:00000001/1283/2561/645/2563/1287/2561/329/2561279/327682811/655363063/655361657/32768891/163843813/65536
8:000000001/2563/5121/1285/5123/2567/5121/649/5125/2562815/1310726139/2621446647/2621443577/131072
9:0000000001/5123/10241/2565/10243/5127/10241/1289/10245/51211/10246143/52428813307/1048576
10:00000000001/10243/20481/5125/20483/10247/20481/2569/20485/102411/20483/512
11:000000000001/20483/40961/10245/40963/20487/40961/5129/40965/204811/4096
12:0000000000001/40963/81921/20485/81923/40967/81921/10249/81925/4096
13:00000000000001/81923/163841/40965/163843/81927/163841/20489/16384
14:000000000000001/163843/327681/81925/327683/163847/327681/4096
15:0000000000000001/327683/655361/163845/655363/327687/65536
16:00000000000000001/655363/1310721/327685/1310723/65536
17:000000000000000001/1310723/2621441/655365/262144
18:0000000000000000001/2621443/5242881/131072
19:00000000000000000001/5242883/1048576
20:000000000000000000001/1048576
